Hvis du ser på gjennomgangsbryteren fra siden, vil du ikke finne noen ytre forskjeller. Den essensielle og unike forskjellen mellom slike brytere og enkle ligger i deres design.
En konvensjonell enpolet engangsbryter har to kontakter i utformingen, faste og bevegelige. Den bevegelige kontakten drives av en tast som vi trykker for hånd og lukkes med den faste kontakten. Dette lukker den elektriske kretsen og gir strøm til lampen. Det finnes også design av bipolare enkeltgjengsbrytere som i hovedsak utfører samme funksjon som den forrige. Forskjellen ligger i det faktum at nullkjernen som går til lampen bryter på samme måte som fase én. Dette ble gjort for å forbedre sikkerheten.
Skjematisk diagram av tilkoblingen av enpolet og dobbeltpolet engangsbryter
Gjennomføringsbryteren har to faste og en bevegelig kontakter. Den bevegelige kontakten er alltid lukket med en av de faste. Når en tast trykkes og flyttes fra en posisjon, for eksempel “av” til en annen posisjon – “på”, endrer den bevegelige kontakten også sin posisjon, åpnes med en lukket kontakt og lukkes med en åpen. Det vil si at pass-through-bryteren ikke har en “av”-posisjon og den fungerer ikke som en bryter, men som en bryter. Derfor, i den tekniske litteraturen og i produsentenes kataloger, kalles det riktig en bryter. For eksempel: “enpolet, enkeltgjenget, toveis bryter.” Ha dette i bakhodet når du kjøper brytere for å montere en kontrollkrets fra to steder.
Tror tegningen for 2+1-polet bryter blir litt feil. Hvis jeg skjønner koblingsskjema rett vil den 2-polede bryteren bryte på både lys og vifte da vifte mangler direkte leder. 1-polet bryter vil bryte på vifte, men bare når 2-polet bryter er koblet inn.
I tillegg til enpolede brytere, er det to-polet og til og med tre-polet brytere. For å lette forståelsen vil vi i denne artikkelen bruke uttrykket ikke en bryter, men en pass-through-bryter, siden det oftere brukes blant mennesker.
Utformingen og prinsippet for drift av to-gjengs bryteren
Utformingen av en to-gjengs bryter er ganske enkel. Det består av:
To taster (beveger opp og ned deler).
Hus (skall), som fjernes før arbeid med strøm startes.
Rekkeklemmer (de stedene som det tilføres spenning eller strøm).

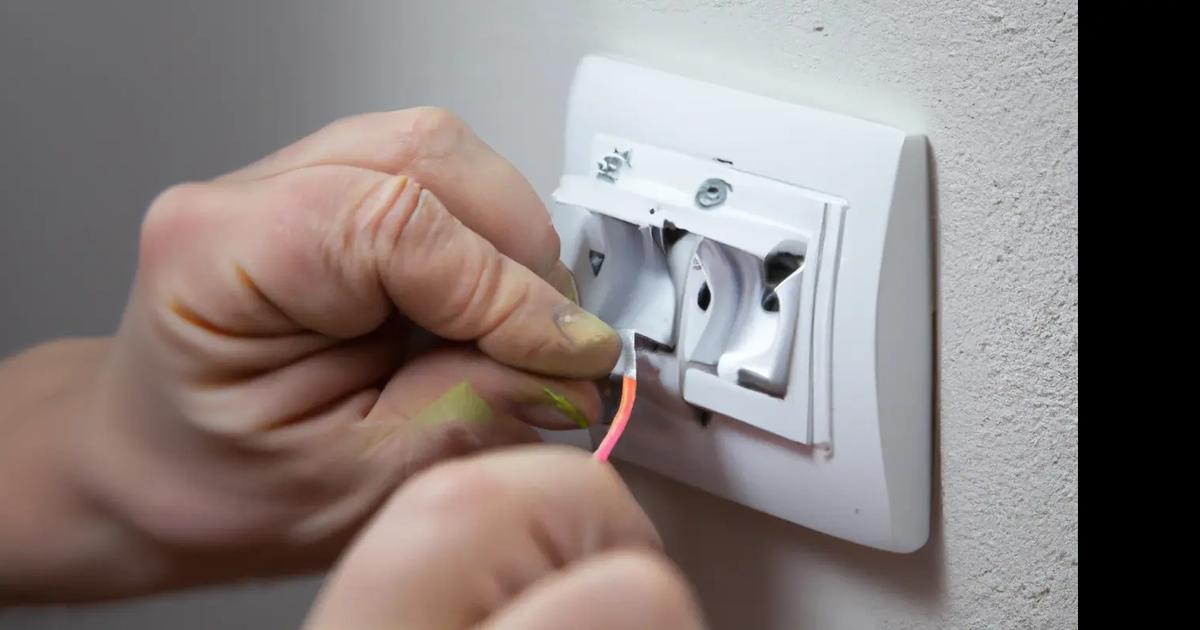

Bryterdesign
I sjeldne tilfeller kan det tredje elementet – rekkeklemmer – erstattes i designet med skrueklemmer. Forskjellen er at førstnevnte holder ledningen i lang tid og sikkert, mens sistnevnte gjør det samme, men uten å klemme ledningen, vri den, så det første alternativet er lettere å koble til og jobbe lenger. Designet kan også inkludere ekstra belysning – en dimmer plassert på hver tast.
